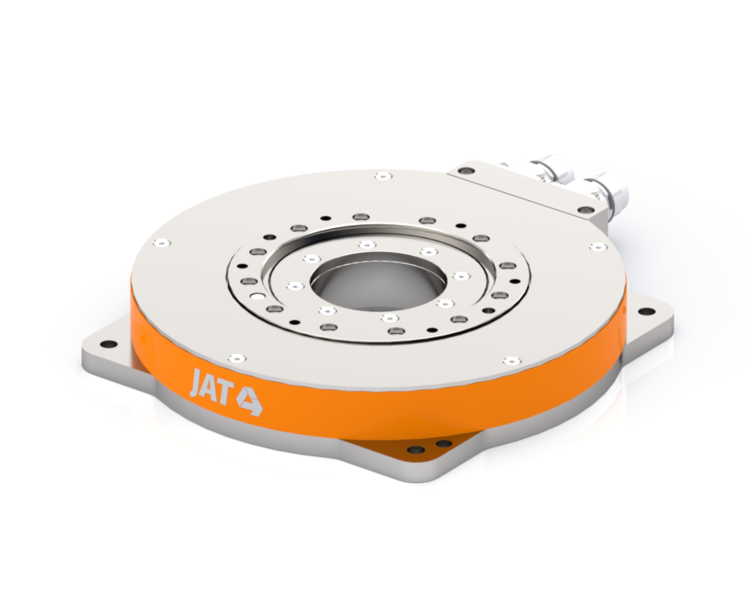

HRT‑160‑34 Kraftvoller Direktantrieb-Rundtisch für höchste Präzisionsanforderungen
Technische Daten
| Maximalkraft | 34.1 Nm |
| Nennmoment | 7.8 Nm |
| Maximaldrehzahl | 500 U/min |
| Bauhöhe | 55 mm |
| Außendurchmesser | 180 mm |
| Hohlwellendurchmesser | 42 mm |
| Max. Zwischenkreisspannung | 325 VDC |
Der HRT‑160‑34 wird vollständig verdrahtet und montagefertig geliefert. Sein leistungsstarker Direktantrieb-Drehmomentmotor liefert ein Spitzendrehmoment von 34,1 Nm und erreicht dabei bis zu 500 U/min, in einem Gehäuse mit nur 180 mm Durchmesser und 55 mm Bauhöhe.
Die 42‑mm-Hohlwelle ermöglicht die direkte Durchführung von Vakuumleitungen, Glasfasern oder Kabeln durch die Achse. Dadurch bleiben Maschinenlayouts kompakt und aufgeräumt. Ein verstärkter Lageraufbau in Kombination mit wahlweise inkrementalem oder absolutem Encoder sorgt für vibrationsfreien Betrieb und Submikrometer-Positioniergenauigkeit auch unter Last.
Wie alle HRT‑Modelle unterstützt die Achse steckbare Feldbuskarten (EtherCAT, PROFINET, CANopen) und lässt sich nahtlos mit den ECOVARIO 414 / 415D‑Servoverstärkern integrieren.
Gefertigt unter einem ISO 9001‑zertifizierten Qualitätsmanagementsystem garantiert der HRT‑160‑34 dauerhafte Präzision, Stabilität und Zuverlässigkeit. Typische Einsatzbereiche sind die Ausrichtung großer Optiken, präzise Werkzeugtische, High‑Speed‑Laserbearbeitung und Messachsen in der industriellen Fertigung, überall dort, wo höchste Steifigkeit und Genauigkeit gefordert sind.
