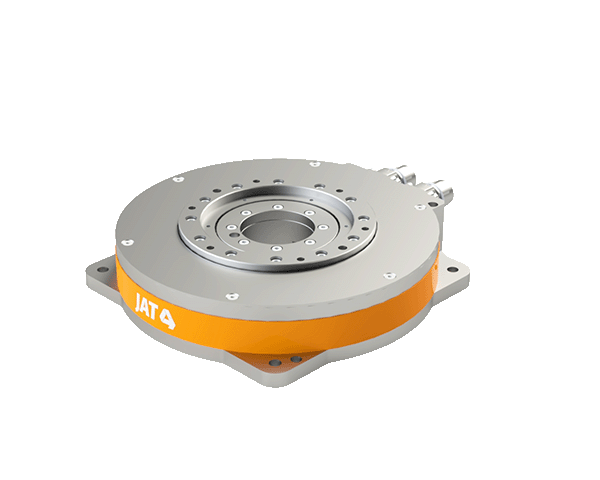

HRT-160-25 Präzisions Rundtisch mit Hohlwellendruchlass
Technische Daten
| Maximalkraft | 21.4 Nm |
| Nennmoment | 3.4 Nm |
| Maximaldrehzahl | 500 U/min |
| Bauhöhe | 41 mm |
| Außendurchmesser | 180 mm |
| Hohlwellendurchmesser | 42 mm |
| Max. Zwischenkreisspannung | 325 VDC |
Der HRT-160-25 wird vollständig verkabelt und anschlussfertig geliefert. Ein direkt angetriebener Torque-Motor mit 21,4 Nm, ein präzises Kreuzrollenlager und ein optionaler Absolutwertgeber ermöglichen spielfreie Rotation bis zu 500 U/min in einem Footprint von 180 mm. Die 42 mm Hohlwelle führt Vakuumschläuche, Fasern oder Kabel direkt durch die Achse, während die Gesamthöhe mit nur 41 mm für enge Z-Bauräume geeignet ist.
Modulare Optionen für Lager, Geber, Kabelaustritte und passende ECOVARIO 414 / 415D Servo-Verstärker erleichtern die Integration in EtherCAT, PROFINET oder CANopen Steuerungen. Typische Anwendungen sind Wafer-Handling, Laserstrukturierungsplattformen, CMM-Drehachsen und Hochgeschwindigkeitsdosierköpfe, bei denen dynamische Mid-Torque-Leistung und submikrometergenaue Wiederholgenauigkeit erforderlich sind.
