Präzisionskreuztisch für die Mikroskopie

Kreuztisch für Mikroskopie als Komplettsystem.

Positionier- / Bewegungslösung anfragen



Je nach Applikation realisiert JAT Linearachssysteme, Rundtischsysteme und Mehrachssysteme. Spezifizieren Sie, soweit Ihnen bekannt, die Anwendung. Unsere Antriebsexperten melden sich im Anschluss bei Ihnen mit möglichen Lösungen und einer Kostenabschätzung.

Lösung im Detail

Beschreibung Umsetzung Spezifikation
  • Der Tisch besteht aus Aluminium. Präzisionsspindeln verfahren den Tisch auf Kugelumlaufführungen mit einer Wiederholgenauigkeit von ±10 μm.
  • Anschlussfertig aufgebaut:
  • Parametriert
  • Vorab in Betrieb genommen
  • Geschwindigkeit 0,03 m/s
  • Beschleunigung 0,15 m/s²
  • Positioniergenauigkeit ±10 μm
  • Positionierauflösung 50 nm
  • Wiederholgenauigkeit <1 μm
  • Bahntreue 250 nm
  • Geradheit 8 µm
  • Gewicht 10,5 kg
  • Lastmasse 1 kg
XY stage for microscope
Wenn Sie externe Videos von YouTube aktivieren, werden Daten automatisiert an diesen Anbieter übertragen.
Mehr Informationen

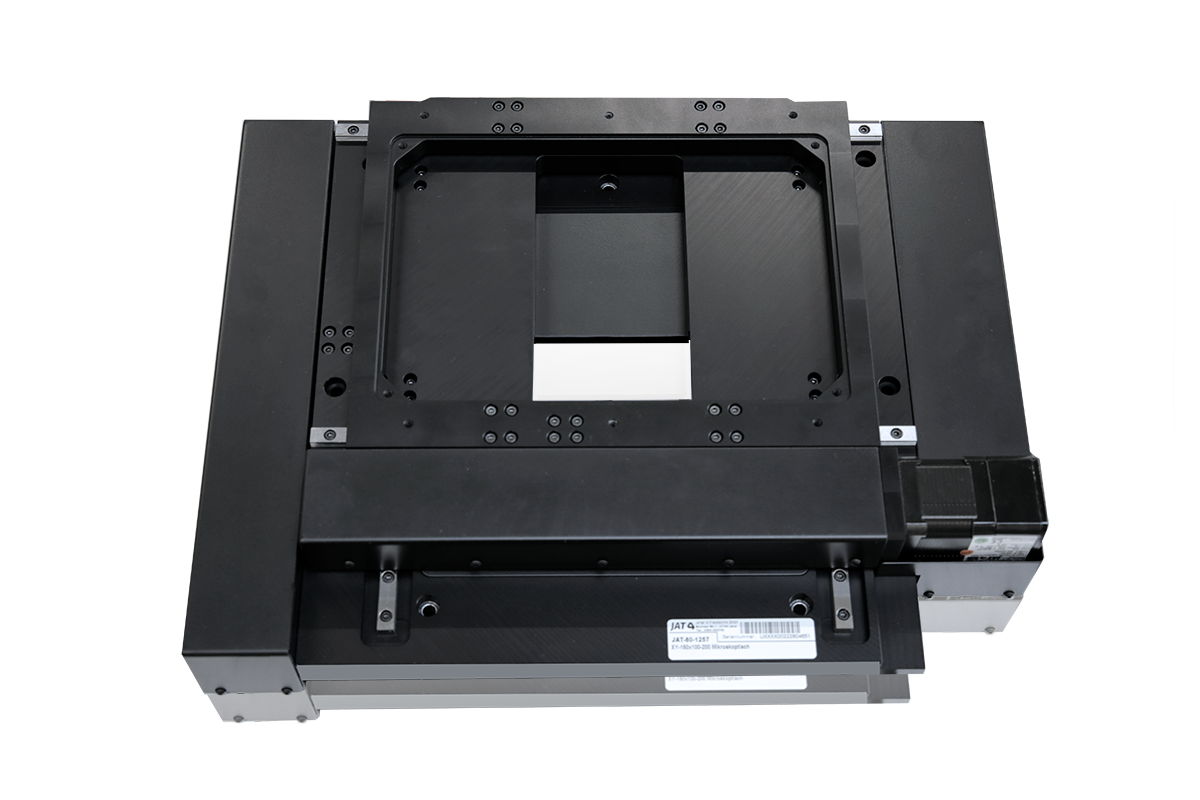

Kreuztisch für Mikroskopie als Komplettsystem.

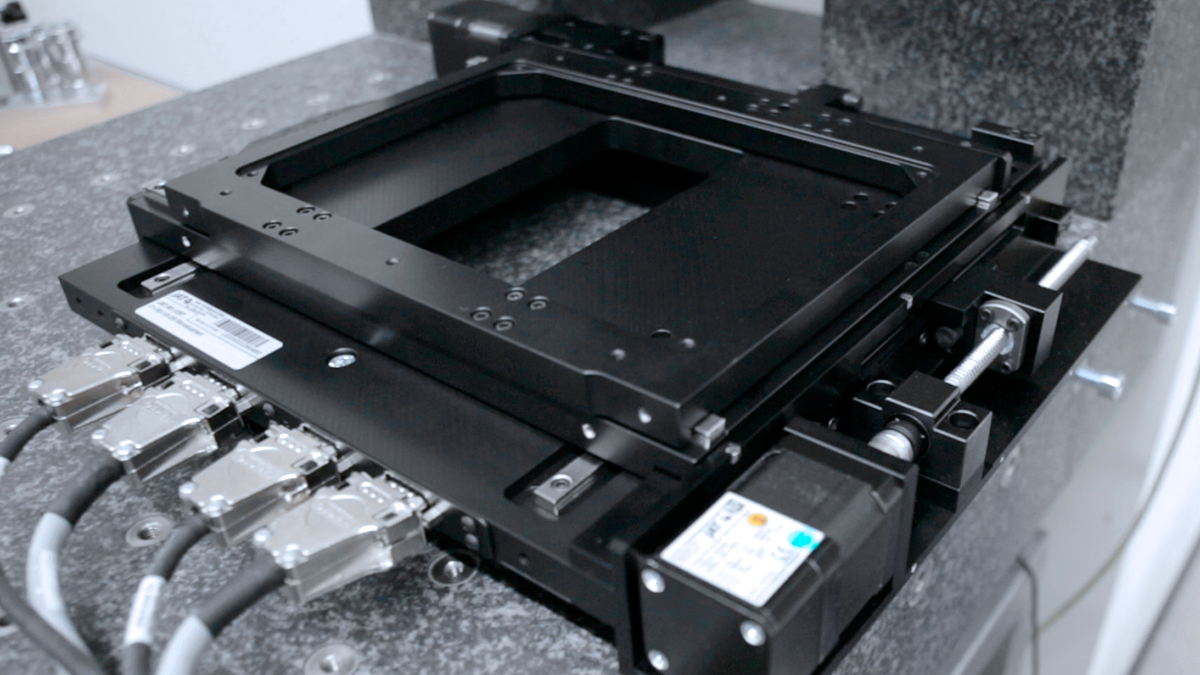

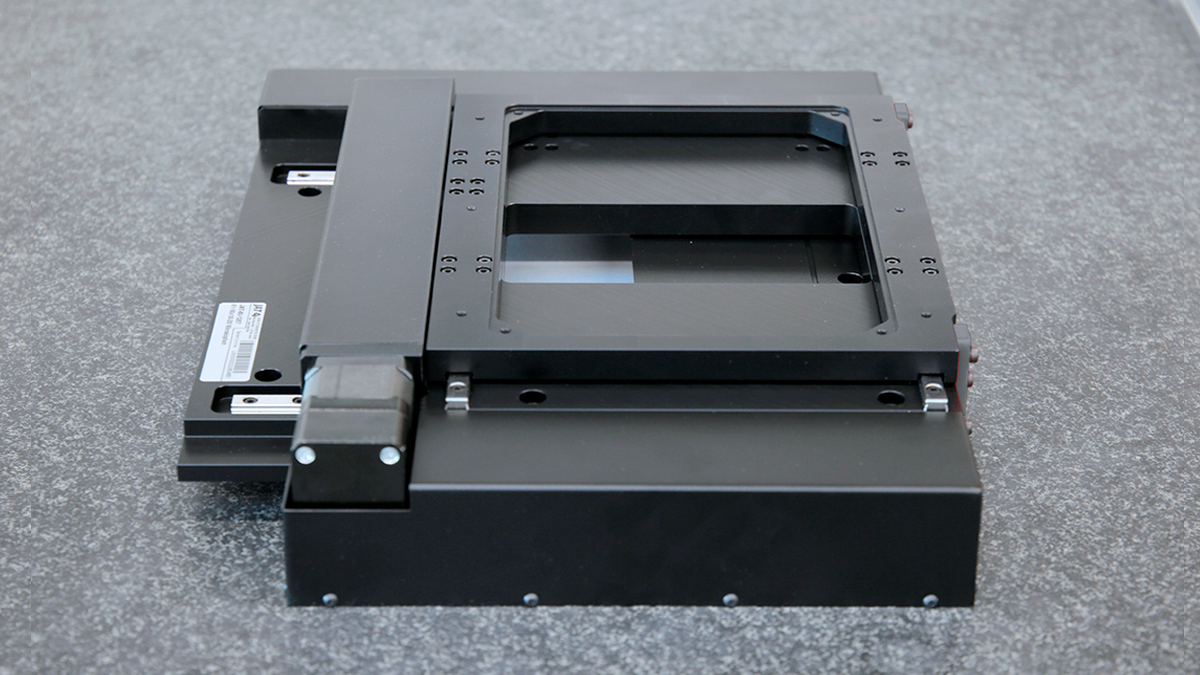

Nahaufnahme des angeschlossenen Kreuztischs.
