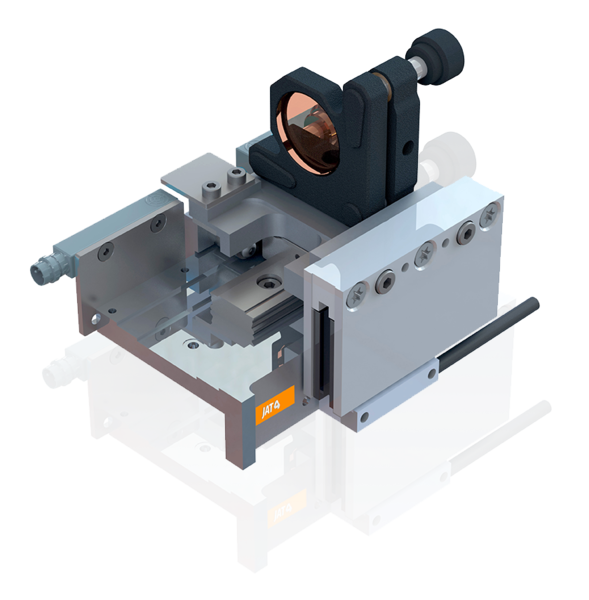

Präzisions-Linearaktuator (Reinraum) Variante 2

Kompakter Linearaktuator zum hochpräzisen Positionieren von Linsen entlang einer Linearmotorachse.

Technische Daten

Max. Beschleunigung3 m/s2
Max. Geschwindigkeit0,4 m/s
Hub50 mm (mehr möglich)
Höhenfehler je Schlitten≤1 µm
Seitlicher Ablauffehler je Schlitten≤1 µm
Max. Höhenfehler der Schlitten zueinander100 µm
Max. Rollfehler, Gierfehler, Nickfehler≤±100 Mikrorad
Reibstrom pro Schlitten<0,2 A
Wiederholgenauigkeit in Bewegungsrichtung±1 µm
Positionsauflösung0,2 µm
  • Linearmotorachse mit Moving-Magnet Prinzip (Spuleneinheit mit Messkopf ist fest montiert und die Magnetbahn bewegt den Schlitten mit Maßband)
  • Zum hochgenauen Positionieren von Linsen

Anforderungen

  • Einsatz im Reinraum Klasse 100 – kein Abrieb oder Verschleiß der Kabel
  • Integration in vorhandenes Optiksystem
  • Einsatz in 24/7 Dauerbetrieb
  • Sehr hohe mechanische Genauigkeit
  • Temperaturstabilität: 22°C ±2°

Umsetzung

  • Material der Grundplatte nach Wärmeausdehnungskoeffizient der Führung gewählt
  • Mit Moving Magnet Prinzip aufgebaut um Reibung zu vermeiden
  • Kleinster möglicher Aufbau / Komponenten
