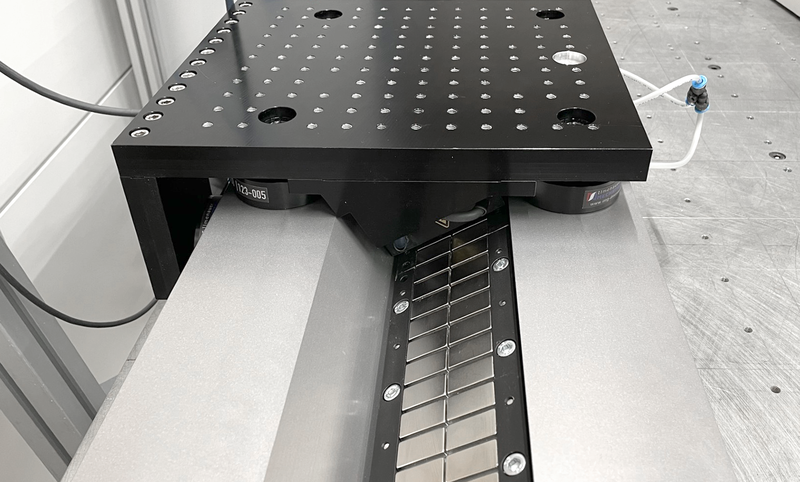

NEU: 30° Präzisionsachse

Technische Daten

Max. Nutzhub230 mm
Nutzlast40 kg
Spitzenkraft500 N
Beschleunigung (Spitze, ohne Nutzlast)25 m/s²
Beschleunigung (Dauer, ohne Nutzlast)10 m/s²
Geschwindigkeit2 m/s
Wiederholgenauigkeit uni0,1 µm
Geradheit pro 500 mm

2 µm

  • Die luftgelagerte CFK Achse zeichnet sich durch ihr sehr geringes Gewicht aus
  • Durch die 30° Neigung des eisenbehafteten Motors werden Vorspannmechaniken eingespart
  • Entsprechend dynamisch und berührungslos kann damit eine Linse, ein Laser oder ein Werkstück exakt positioniert werden
  • Komplettsystem inklusive Servoregler für verschiedene Feldbusse (EtherCAT, Profinet, CAN,...)

Umsetzung

  • Eisenloser Linearmotor mit Luftlagerung und hochauflösendes Messsystem
  • Trägertisch aus kohlefaserverstärktem Kunststoff (CFK)

Produkt anfragen

Der Schutz Ihrer Privatsphäre bei der Erhebung und Verarbeitung personenbezogener Daten ist uns ein wichtiges Anliegen. Wir verarbeiten personenbezogene Daten im Einklang mit den geltenden gesetzlichen Datenschutzbestimmungen. Weitere Informationen finden Sie dazu in unseren Datenschutzhinweisen.

Passende Servoverstärker

Kompakter Servoverstärker ECOVARIO 214 für eine Achse.

ECOVARIO® 414

Technische Daten

Versorgungsspannung AC 230 VAC
Versorgungsspannung DC 360 VDC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 1
Leistungskategorie kW 7.1 kW
Max. Ausgangsstrom 14 A
Kompakter Servoverstärker ECOVARIO 616.

ECOVARIO® 415D

Technische Daten

Versorgungsspannung AC 230 VAC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 2
Leistungskategorie kW 4 kW
Max. Ausgangsstrom 8 A
Kompakter Servoverstärker ECOVARIO 616.

ECOVARIO® 415D

Technische Daten

Versorgungsspannung AC 230 VAC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 2
Leistungskategorie kW 4 kW
Max. Ausgangsstrom 8 A
