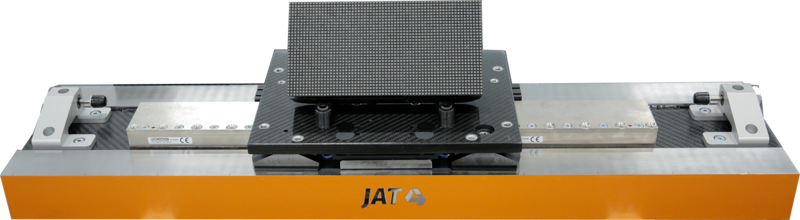

NEU: Luftgelagerte CFK-Achse

Technische Daten

Max. Nutzhub1000 mm
Nutzlast26 kg
Gesamtgewicht bei 250 mm Nutzhub11 kg
Beschleunigung (Spitze, ohne Nutzlast)100 m/s²
Beschleunigung (Dauer, ohne Nutzlast)35 m/s²
Wiederholgenauigkeit±0,1 µm
Geradheit pro 500 mm< 5 µm
Wenn Sie externe Videos von YouTube aktivieren, werden Daten automatisiert an diesen Anbieter übertragen.
Mehr Informationen
  • Die luftgelagerte CFK Achse zeichnet sich durch ihr sehr geringes Gewicht aus
  • Entsprechend dynamisch und berührungslos kann damit eine Linse, ein Laser oder ein Werkstück exakt positioniert werden
  • Komplettsystem inklusive Servoregler für verschiedene Feldbusse (EtherCAT, Profinet, CAN,...)

Umsetzung

  • Eisenloser Linearmotor mit Luftlagerung und hochauflösendes Messsystem
  • Trägertisch aus kohlefaserverstärktem Kunststoff (CFK)

Produkt anfragen

Der Schutz Ihrer Privatsphäre bei der Erhebung und Verarbeitung personenbezogener Daten ist uns ein wichtiges Anliegen. Wir verarbeiten personenbezogene Daten im Einklang mit den geltenden gesetzlichen Datenschutzbestimmungen. Weitere Informationen finden Sie dazu in unseren Datenschutzhinweisen.

Passende Servoverstärker

Kompakter Servoverstärker ECOVARIO 214 für eine Achse.

ECOVARIO® 414

Technische Daten

Versorgungsspannung AC 230 VAC
Versorgungsspannung DC 360 VDC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 1
Leistungskategorie kW 7.1 kW
Max. Ausgangsstrom 14 A
Kompakter Servoverstärker ECOVARIO 616.

ECOVARIO® 415D

Technische Daten

Versorgungsspannung AC 230 VAC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 2
Leistungskategorie kW 4 kW
Max. Ausgangsstrom 8 A
Kompakter Servoverstärker ECOVARIO 616.

ECOVARIO® 415D

Technische Daten

Versorgungsspannung AC 230 VAC
Zwischenkreisspannung 325 VDC
Anzahl Achsen 2
Leistungskategorie kW 4 kW
Max. Ausgangsstrom 8 A
