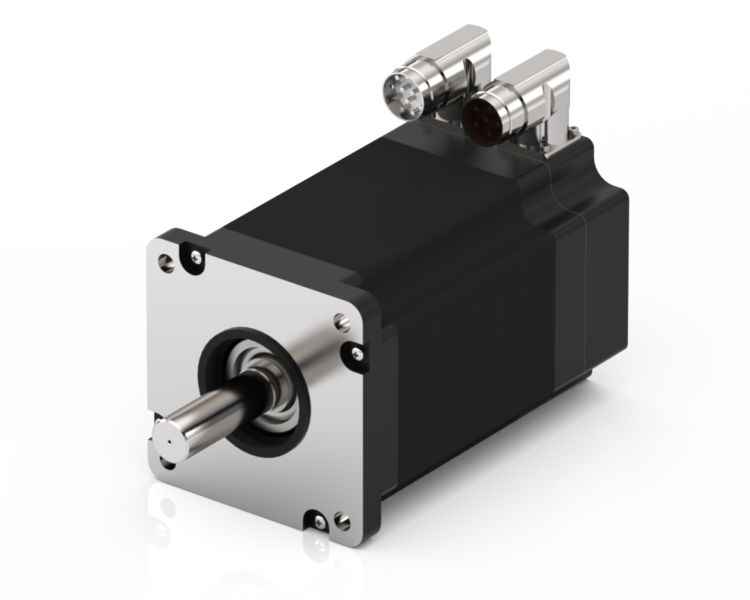

ECOSTEP 42S90-1400, Hochdrehmoment 110 mm Servomotor
Technische Daten
| Flanschmaß | 110 mm |
| Max. Zwischenkreisspannung | 150 VDC |
| Maximaldrehzahl | 1500 U/min |
| Maximalmoment | 15 Nm |
| Stillstandsmoment | 15 Nm |
Überblick
Der ECOSTEP 42S90-1400 ist ein Hochleistungs Servomotor aus der ECOSTEP Baureihe, ausgelegt für anspruchsvolle Motion Control Aufgaben mit hoher Leistung an einem 110 mm Flansch (entspricht etwa NEMA 42). Mit einer Motorlänge von 180 mm, einer 19 mm Welle und einer Masse von 8.5 kg bietet er eine außergewöhnliche Drehmomentdichte für Schwerlastanwendungen.
An einem 150 V DC Zwischenkreis liefert der Motor 6.8 Nm Nennmoment bei 500 min⁻¹ und 356 W Nennleistung, bei 15 Nm Peak und Stillstandsdrehmoment. Dieses hohe Drehmoment bei niedrigen Drehzahlen (Nennpunkt 500 min⁻¹, maximal 1500 min⁻¹) wird durch ein Design mit 50 Polpaaren erreicht und prädestiniert den Motor für Direktantriebskonzepte. Die Standardschutzart ist IP40. Der Motor ist für den Betrieb mit dem ECOVARIO 214 Servoverstärker optimiert.
Vorteile
Der ECOSTEP 42S90-1400 ermöglicht schwere Direktantriebskonzepte in bauraumkritischen Industrieanlagen.
- Wenn hohes Drehmoment bei niedriger Drehzahl und präzise Regelung gefordert sind, bieten ECOSTEP Motoren eine kosteneffiziente Alternative zu klassischen Servomotoren.
- Direktantriebsfähigkeit: mit 15 Nm Stillstandsdrehmoment kann der Motor Lasten häufig direkt antreiben. Ein Getriebe wird überflüssig, Systemkomplexität, Kosten, Spiel und Wartungsaufwand sinken.
- Kompakt und leistungsstark: sehr hohes Drehmoment im Verhältnis zum Bauraum ermöglicht die Integration leistungsstarker Achsen in beengte Einbausituationen.
- Hohe Dynamik: echter Servobetrieb liefert die Dynamik für schnelle Beschleunigung, Verzögerung und präzise Positionierung, was zur Verkürzung von Taktzeiten beiträgt.
- Wirtschaftliche Performance: attraktives Preis Leistungs Verhältnis im Vergleich zu klassischen AC Servomotoren in ähnlichen Arbeitspunkten.
Anwendungen
Setzen Sie diesen großflanschigen Hochdrehmoment Servomotor ein, wenn hohe Kräfte ohne zusätzliches Getriebe benötigt werden. Typische Anwendungen:
- Direktangetriebene Rundtische und Indexierachsen
- Schwerlast Materialhandhabungs und Transferachsen
- Automatisierte Maschinen, die eine schnelle, präzise Positionierung schwerer Lasten erfordern
- Bauraumkritische Anwendungen, in denen eine Kombination aus Getriebe und Motor zu lang wäre
Diese Anwendungsbeispiele stellen keine spezifischen Zulassungen dar.
Schnittstellen
Der ECOSTEP 42S90-1400 ist für den Betrieb an 150 V DC ausgelegt und für die Nutzung mit dem ECOVARIO 214 Servoverstärker optimiert.
- Encoderoptionen
- Inkremental: Auflösungen von 8 000 bis 160 000 Inkremente/Umdrehung (Standard)
- SinCos: 1000 Perioden/Umdrehung, programmierbar bis 128 000 Inkremente/Umdrehung
- Mechanik und Schutz
- Haltebremse: optionale 10 Nm frontseitige Bremse (verlängert die Motorlänge um ca. 88 mm)
- Welle: Standard 19 mm Welle, Optionen mit Passfedernut oder zur Getriebeanbindung
- Steckverbinder: verschiedene Abgangsrichtungen verfügbar
- Anschluss und Verkabelung
- Gegensteckersatz 70.010 (M23 für Motor/Geber) und Bremsenstecker 70.014
- Vorkonfektionierte Kabel: MOT33 (Motor, Ø 10.5 mm), BRM39 (Bremse, Ø 5.7 mm) und ENC47 (inkrementaler Geber, Ø 6.2 mm) für eine saubere Verdrahtung und schnelle Inbetriebnahme.
