Präzisionsheld - HRT-290

Hohlwellenrundtisch für hochpräzises Positionieren in der Automatisierung

Ein Rundtisch dreht sich getaktet und positioniert in einem exakt definierten Winkel eine Baugruppe. Die Anforderungen an Genauigkeit und Dynamik sind hier sehr hoch.

Um den Spezifikationen gerecht zu werden, setzt man bisher in Positioniertischen lagerintegrierte oder fremdgelagerte Messsysteme mit enorm präziser Lagerung wie Luftlager ein. Beides sind kostenintensive Varianten.

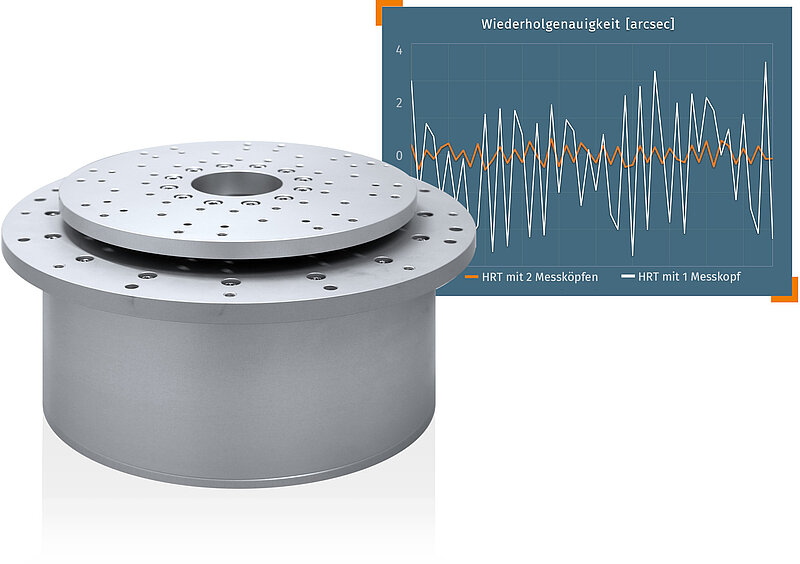

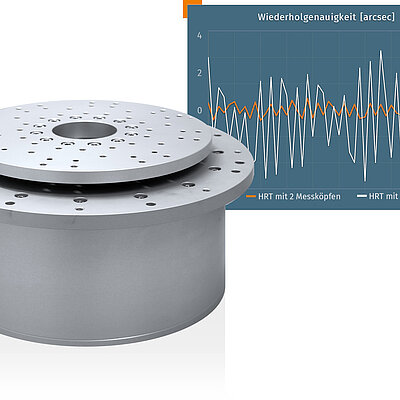

Mit der Verwendung eines inkrementellen Messsystems von Renishaw sowie eines zusätzlichen Messkopfes im Hohlwellenrundtisch HRT-290 wurde die Wiederholgenauigkeit um ein 10-faches verbessert, auf ±0,35 Winkelsekunden. Die JAT Servoverstärker verarbeiten die Signale der zwei Messköpfe intern. Der Maschinenbauer benötigt keine zusätzliche Elektronik, um die beiden Renishaw TONiC-Leseköpfe gleichzeitig auszuwerten und spart somit Kosten.
Mit 90° in 150 Millisekunden bei einem Maximaldrehmoment von 430 Newtonmeter ist der Rundtisch von JAT prädestiniert für hochdynamische Positionierungen.
Der Hohlwellenrundtisch wird mit passendem Servoverstärker parametriert und anschlussfertig als komplettes Plug & Play Positioniersystem ausgeliefert.
Auf der SPS smart production solution erleben Besucher und Interessenten in Halle 4 am Stand 4-358 die hochpräzisen Rundtischsysteme sowie weitere applikationsspezifische Bewegungssysteme.
